液體渦輪流量計原理

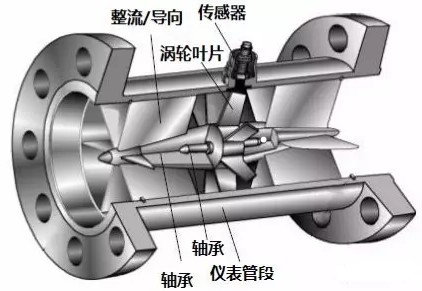

下圖就是一款液體渦輪流量計的透視圖，可以看到流量計的管道中心安放了一個渦輪，渦輪兩端由軸承支撐。

當流體通過管道時，沖擊渦輪葉片，對渦輪產生驅動力矩，使渦輪克服摩擦力和流體阻力，產生旋轉。在一定的流量范圍內，對一定的流體介質粘度，渦輪的旋轉角速度與流體流速成正比。渦輪的轉速通過傳感器進行檢測，并通過后續(xù)信號調理電路對信號進行放大、濾波、整形，產生于脈沖成正比的脈沖信號。處理器通過對脈沖信號的處理，得到瞬時的流量值。



液體渦輪流量計在工作時是這樣的：
